SWR nedir?
SWR (Standing Wave Ratio), telsiz ile anten sisteminin birbirine ne kadar iyi uyum sağladığını değerlendirmemize yardımcı olan bir orandır.
Basit anlatımla telsizden antene doğru gönderilen RF enerjisinin ne kadarının anten sistemine uygun biçimde aktarıldığını, ne kadarının ise uyumsuzluk nedeniyle geri yansıyabileceğini anlamamıza yardımcı olur.
SWR değeri özellikle anten kurulumu, koaksiyel kablo ve bağlantıların kontrolünde önemli bir göstergedir.

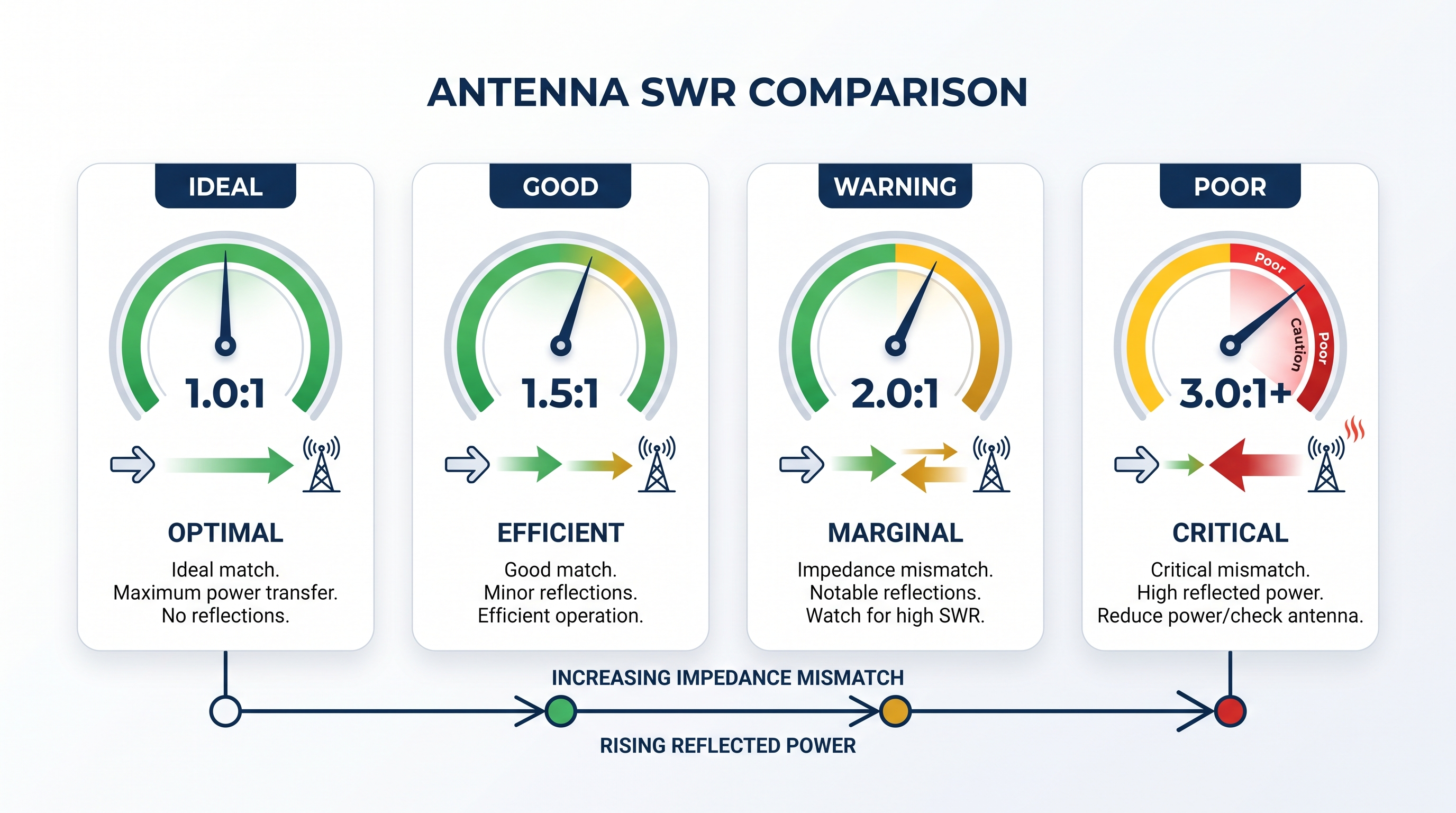

1:1 SWR ne demek?
Teorik olarak 1:1 SWR, mükemmel empedans eşleşmesini temsil eder.
Bu durumda besleme hattındaki yansıma minimum düzeydedir.
Ancak gerçek bir amatör telsiz kurulumunda her zaman tam olarak 1:1 görmek zorunda değilsiniz.
Önemli olan anten sisteminin kullanılacak frekans aralığında uygun değerler göstermesidir.
1.5:1 SWR iyi mi?
Çoğu amatör telsiz uygulamasında 1.5:1 civarında bir SWR değeri oldukça iyi kabul edilir.
Bu seviyede anten sistemi genellikle telsiz açısından uygun bir yük oluşturur.
Yine de yalnızca tek bir SWR değerine bakarak anten sisteminin genel performansı hakkında kesin karar verilmemelidir.
Anten kazancı, kablo kayıpları, montaj yüksekliği ve çevresel koşullar da önemlidir.
2:1 SWR kötü mü?
2:1 SWR, antenin çalışmadığı anlamına gelmez.
Ancak 1:1'e göre sistemde daha fazla uyumsuzluk bulunduğunu gösterir.
Bazı modern telsizler yüksek SWR algıladığında çıkış katını korumak amacıyla gönderme gücünü otomatik olarak azaltabilir.
Bu nedenle SWR yükseldikçe problemin kaynağını araştırmak iyi bir uygulamadır.
SWR neden yükselir?
Yüksek SWR'nin birçok farklı nedeni olabilir.
En sık karşılaşılan nedenler şunlardır:
- Anten boyunun hedef frekansa uygun olmaması
- Hasarlı veya kalitesiz koaksiyel kablo
- Gevşek konnektörler
- Hatalı lehim veya bağlantı
- Antenin metal yüzeylere çok yakın kurulması
- Yetersiz ground plane
- Antenin yanlış konumlandırılması
- Su almış veya zarar görmüş bağlantılar
- Antenin hedef bant dışında kullanılması
Bu nedenle yalnızca antenin kendisini değil, bütün sistemi kontrol etmek gerekir.
Anten + koaksiyel kablo + konnektörler + montaj + çevre birlikte değerlendirilmelidir.
SWR nasıl ölçülür?
SWR ölçümü için en yaygın iki araç şunlardır:
- SWR metre
- Anten analizörü
SWR metre, telsiz ile anten arasındaki besleme hattına bağlanarak gönderilen ve yansıyan enerjinin değerlendirilmesini sağlar.

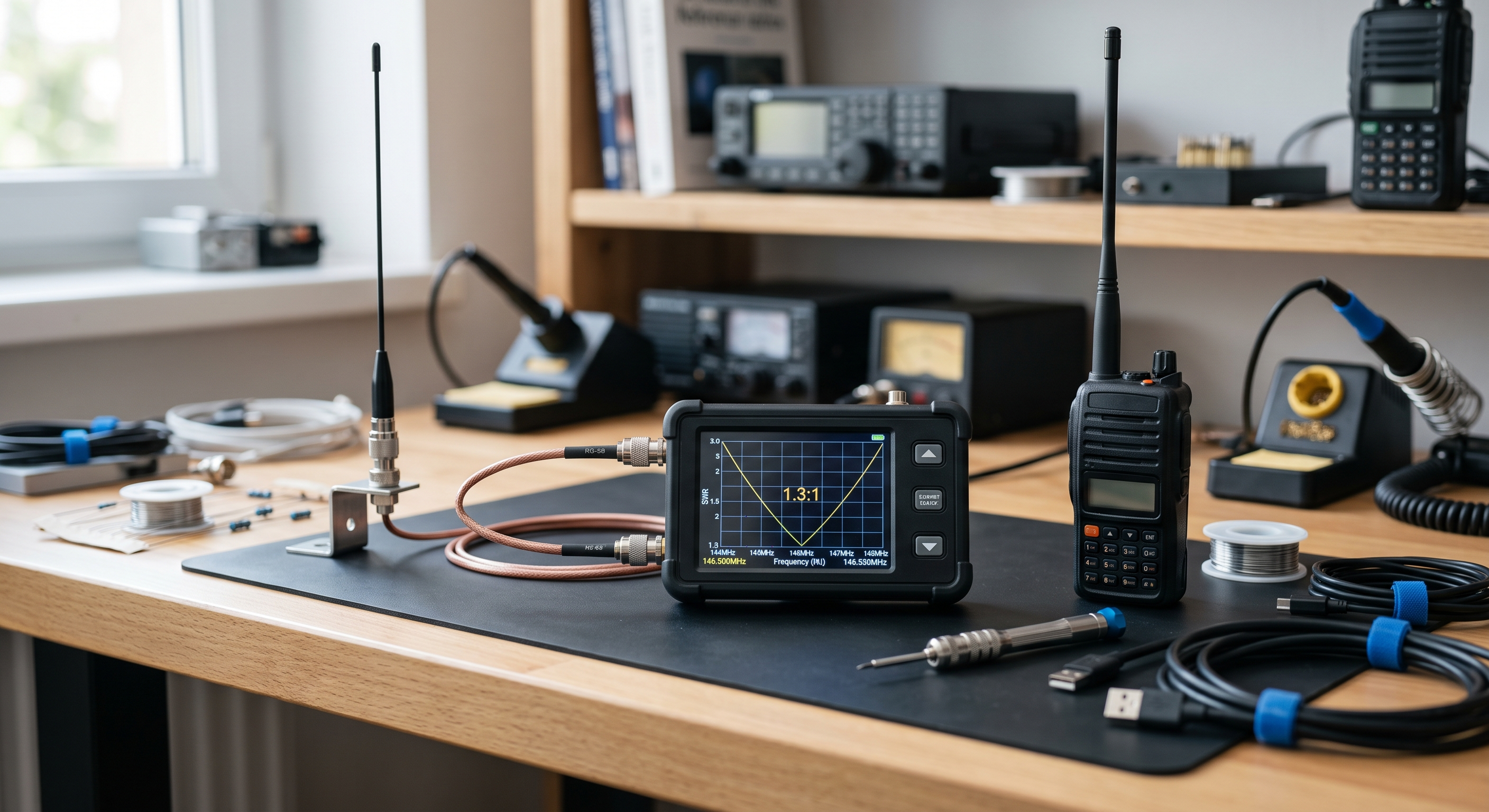

Anten analizörü ise belirli bir frekans aralığında ölçüm yaparak antenin hangi frekanslarda daha iyi eşleştiğini görmeyi kolaylaştırır.

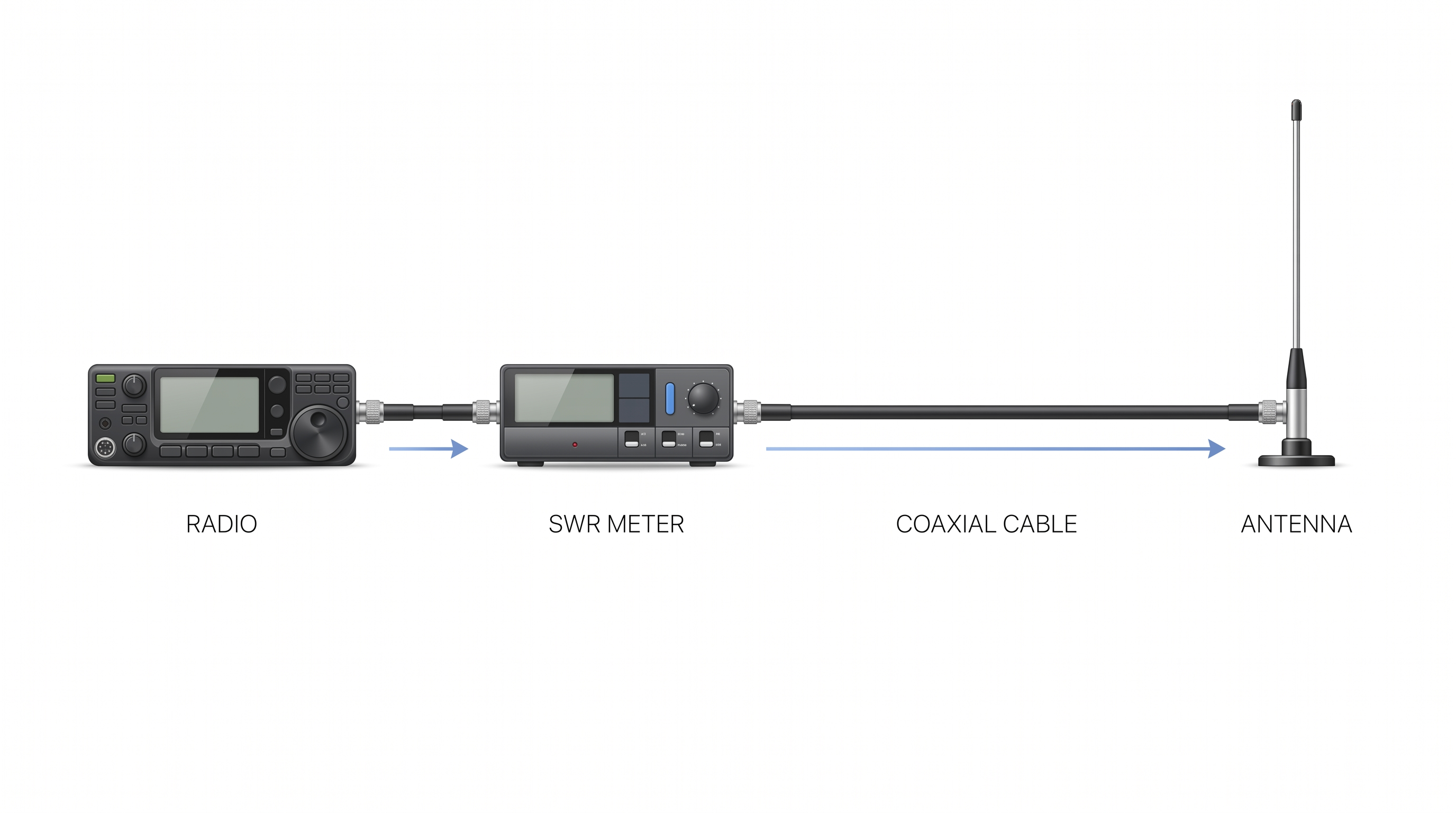

SWR metre nasıl bağlanır?
Genel bağlantı sırası şöyledir:
Telsiz → SWR metre → Anten
Cihaz üzerindeki giriş ve çıkış bağlantıları üreticinin talimatına göre yapılmalıdır.
Ölçüm sırasında:
- Kullanılacak frekans seçilir.
- Uygun güç seviyesi belirlenir.
- Kısa süreli gönderme yapılır.
- SWR değeri okunur.
Kullandığınız ölçüm cihazının kendi kullanım kılavuzuna mutlaka bakın.
Anten SWR ayarı nasıl yapılır?
Ayarlanabilir bir anten üzerinde çalışıyorsanız genel yaklaşım şöyledir.
1. Kullanacağınız frekans aralığını belirleyin
Öncelikle anteni hangi bant ve hangi frekans bölgesinde kullanacağınızı belirleyin.
TelsizLAB Bant Planı bu noktada yardımcı olabilir.
2. Bandın birkaç noktasında ölçüm yapın
Yalnızca tek frekansta ölçüm yapmak yerine:
- bandın alt kısmında,
- orta kısmında,
- üst kısmında
ölçüm yapmak daha doğru bir fikir verir.

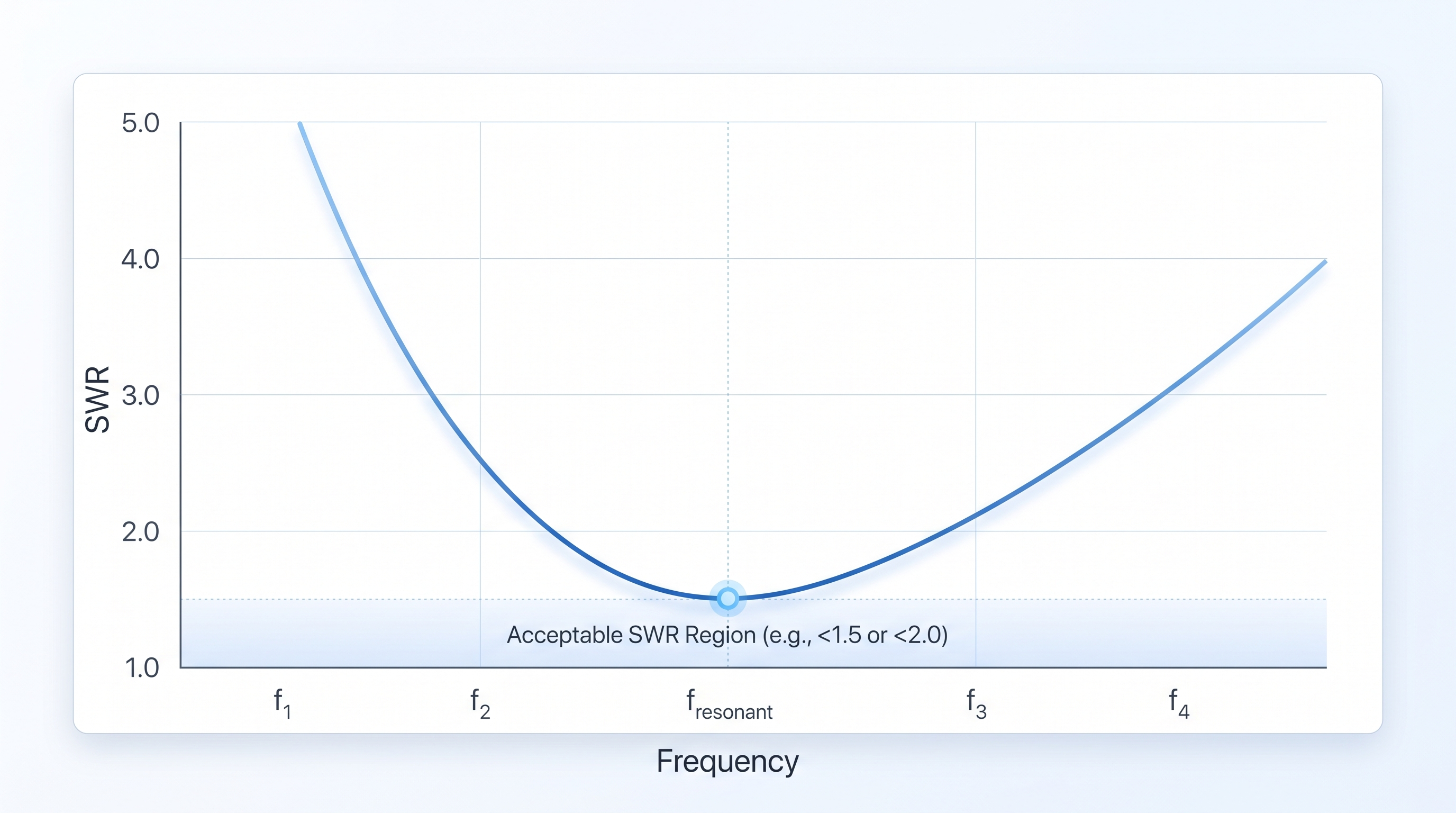

3. Minimum SWR noktasını bulun
Antenin en iyi eşleştiği frekansı belirleyin.
Bu nokta hedeflediğiniz çalışma frekansının altında veya üzerinde olabilir.
4. Anteni küçük adımlarla ayarlayın
Ayarlanabilir antenlerde anten uzunluğu veya üreticinin belirttiği ayar mekanizması küçük adımlarla değiştirilir.
Her değişiklikten sonra yeniden ölçüm yapın.
5. Sonuçları tekrar kontrol edin
İstenen frekans bölgesinde uygun bir sonuç elde edene kadar küçük ayarlar ve ölçümler tekrarlanabilir.
Anteni kısaltmak mı uzatmak mı gerekir?
Bunun cevabı kullanılan anten tasarımına bağlıdır.
Bu nedenle:
"SWR yüksekse anteni mutlaka kısalt."
şeklinde genel bir kural doğru değildir.
Öncelikle antenin minimum SWR noktasının hedef frekansın üstünde mi yoksa altında mı olduğunu belirlemek gerekir.
Ardından anten üreticisinin ayar yöntemine göre hareket edilmelidir.
SWR ile rezonans aynı şey mi?
Hayır.
SWR ile anten rezonansı ilişkili olabilir ancak aynı kavram değildir.
Bir anten sistemi telsize düşük SWR gösterebilir fakat bu tek başına antenin verimli olduğu anlamına gelmez.
Örneğin sistemde bulunan kayıplar da ölçülen SWR değerini etkileyebilir.
Bu yüzden anten performansını değerlendirirken yalnızca SWR değerine bakmak yeterli değildir.
Anten tuner SWR'yi düzeltir mi?
Bir anten tuner, telsizin gördüğü empedansı cihazın çıkışına daha uygun hale getirebilir.
Bu sayede telsizin gördüğü SWR düşebilir.
Ancak tuner, fiziksel olarak kötü kurulmuş veya yüksek kayıplı bir anten sistemini otomatik olarak verimli bir antene dönüştürmez.
Besleme hattında yüksek SWR hâlâ bulunabilir.
Bu nedenle asıl problem anten, kablo veya bağlantılardaysa önce bu sorunların giderilmesi daha doğru olur.
SWR ölçerken yapılan yaygın hatalar
Yeni başlayanların sık yaptığı hatalardan bazıları:
- Tek bir frekansta ölçüm yapmak
- Gevşek konnektörleri fark etmemek
- Hasarlı koaksiyeli kontrol etmemek
- Anteni gerçek kullanım konumundan farklı bir yerde ölçmek
- Antenin yakınında büyük metal cisimler bulundurmak
- Çok büyük ayar değişiklikleri yapmak
- Ölçüm cihazını yanlış bağlamak
- Kullanılan antenin hedef bandını kontrol etmemek
SWR yüksekse ilk olarak ne yapmalıyım?
Şu sırayla ilerlemek genellikle faydalıdır:
- Konnektörleri kontrol edin.
- Koaksiyel kabloyu kontrol edin.
- Antenin doğru bant için olduğundan emin olun.
- Antenin montaj noktasını kontrol edin.
- Bandın alt, orta ve üst noktalarında ölçüm yapın.
- Minimum SWR frekansını belirleyin.
- Anteni üretici talimatına göre küçük adımlarla ayarlayın.
TelsizLAB ile anten çalışmalarına devam edin
SWR konusunu öğrendikten sonra TelsizLAB'daki şu araçları kullanabilirsiniz:
- Anten Lab — dalga boyu ve anten hesaplarını inceleyin.
- Bant Planı — amatör frekans bantlarını görüntüleyin.
- Elektronik Lab — temel elektronik kavramlarını uygulamalı öğrenin.
- Q Kodları — amatör telsiz haberleşmesinde kullanılan Q kodlarını öğrenin.
Kısa cevaplar
SWR nedir?
Telsiz, besleme hattı ve anten sistemi arasındaki empedans uyumunu değerlendirmek için kullanılan orandır.
En iyi SWR değeri nedir?
Teorik ideal değer 1:1'dir.
1.5 SWR iyi mi?
Çoğu amatör telsiz uygulaması için genellikle oldukça iyi bir değerdir.
2:1 SWR kullanılabilir mi?
Birçok sistem 2:1 civarında çalışabilir ancak daha yüksek uyumsuzluk bulunduğunu gösterdiği için sistemin kontrol edilmesi faydalıdır.
Yüksek SWR telsize zarar verir mi?
Çok yüksek SWR istenmeyen çalışma koşulları oluşturabilir. Bazı modern telsizler kendilerini korumak için çıkış gücünü otomatik olarak azaltır.
Anten tuner kötü anteni düzeltir mi?
Hayır. Tuner telsizin gördüğü empedansı eşleştirebilir ancak anten veya besleme hattındaki fiziksel kayıpları ortadan kaldırmaz.
